Montážne usmernenia

Montážne usmernenia

Ako správne nainštalovať ScaleBuster

Voda
Pri navrhovaní správneho použitia ION ScaleBuster s priemyselnou alebo studničnou vodou by sa mala prednostne vykonať analýza vody. Používanie prístroja ScaleBuster s vodou pri teplote nad 60 ° C nie je vždy žiaduce. Ak máte v úmysle inštalovať ScaleBuster do potrubného systému s teplotou vody vyššou ako 140 ° F (60 ° C) alebo kde sú hodnoty „smernice o pitnej vode“ (vodivosť TVO a / alebo hodnoty pH), obráťte sa na svojho distribútora. Počas používania by sa nemala významne meniť kvalita vody ani prevádzkové podmienky.


ION ScaleBuster
ION ScaleBuster je fyzické zariadenie iba pre priame inštalácie a po začatí používania musí byť udržiavané mokré. Pokles tlaku pri správnom použití ScaleBusteru je minimálny. Je potrebné poznamenať, že prietok zvoleného ScaleBusteru by mal byť rovnaký alebo vyšší ako nominálny prietok pripojeného vodného systému, ale nižší ako maximálny prietok, ako je uvedené v špecifikácii konkrétneho modelu. Vďaka symetrickej konštrukcii ScaleBusteru môže byť smer prúdenia vody z obidvoch koncov zariadenia. Model a veľkosť nástroja ScaleBuster, ktorý sa má zvoliť, by sa mal určiť podľa maximálnej potreby prietoku v systéme inštalácie. V bytových domoch bude veľkosť vodomeru zvyčajne určovať veľkosť prístroja ScaleBuster.


Inštalácia

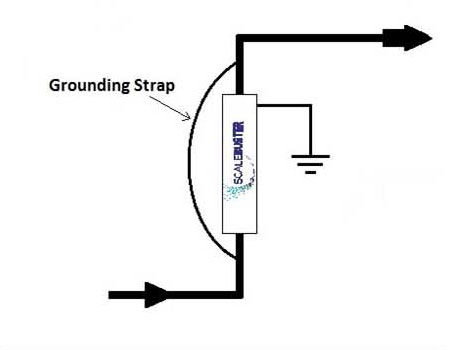

Inštalácia ScaleBuster/ Kovové potrubie:
Ukážka inštalovaného udržiavača vody ScaleBuster.

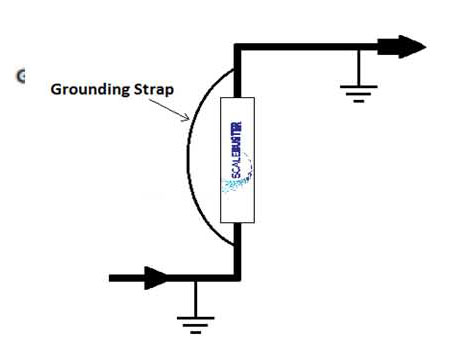

Inštalácia ScaleBuster/ Nekovová rúra:
Ukážka toho, ako je udržiavač vody ScaleBuster inštalovaný v nekovovej rúre. Na oboch stranách udržiavača sú potrebné 2 kovové časti (dĺžka 30-násobok priemeru potrubia), ako aj správne uzemnenie.


Inštalácia ScaleBuster/ Prírubové kovové potrubie:
Ukážka toho, ako je prírubový kondicionér vody ScaleBuster inštalovaný v kovovej rúre.


Odporúča sa, aby bol ScaleBuster inštalovany spoločnosťou špecializujúcou sa na túto oblasť. V závislosti od dĺžky a modelu vybraného zariadenia by sa mala odstrániť časť potrubia, správne namontovať dve kompatibilné spojenia a potom nainštalovať ScaleBuster.

Ak inštalujete ScaleBuster do potrubného systému z nehrdzavejúcej, čiernej alebo pozinkovanej ocele alebo medi, musí byť prístroj elektricky premostený pomocou vhodného spojovacieho drôtu. Pri inštalácii ScaleBuster do plastového potrubného systému musia byť do potrubia pred a za ION ScaleBuster vložené kusy kovové potrubia. V týchto prípadoch musí byť uzemňovací vodič pripojený k fyzickému uzemňovaciemu bodu.

ScaleBuster by sa mal inštalovať čo najbližšie k jednotlivým častiam zariadenia, aby sa zabezpečila ich ochrana (napr. Výmenníky tepla, čerpadlá atď.).

POZNÁMKA: Teflónová páska (alebo kvapalina) nevytvára tesnenie, naopak znižuje trenie, takže môžete utiahnuť viac s rovnakou silou otáčania.


Doťahovací moment
Toto sú odporúčané hodnoty krútiaceho momentu pre modely ScaleBuster so závitom:

½” (všetky modely) 65 Nm (+/- 10%)
¾” (všetky modely) 90 Nm (+/- 10%)
1” 150 Nm (+/- 10%)
1-1/4” 240 Nm (+/- 10%)
1-1/2” 290 Nm (+/- 10%)
2” 305 Nm (+/- 10%)

Upozornenie! Pri inštalácii do medeného potrubného systému nesmie byť ION ScaleBuster vystavený účinkom spájkovania. ScaleBuster sa nesmie páčiť alebo otáčať proti koncom skrutkových spojov alebo prírubovým spojkám. Kľúč na rúry alebo kľúče by sa mali používať iba na spojky a nikdy nie na samotný ScaleBuster. ScaleBuster musí byť nainštalovaný s nulovým potenciálom (dobré uzemnenie).


Centrálne spracovanie teplej vody pomocou systému kruhového prietoku
Ak vykurovacie zariadenie, ktoré je chránené ION ScaleBusterom, obsahuje aj cirkulačný okruh teplej vody, je potrebné do potrubia zapojiť ďalší ScaleBuster, ktorý zabezpečí ochranu proti vodnému kameňu a korózii. To zaisťuje efektívnu dodatočnú úpravu a umožňuje ochranu celého systému. V prípade, že má systém viac slučiek, každá z nich by mala byť vybavená jedným ScaleBusterom.


Upozornenie! Ďalšie informácie o prírube ION ScaleBuster (všetky modely E nad DN50 alebo U nad 2 ”) Aby sa zabezpečila správna inštalácia prírubového zariadenia, mali by sa používať iba správne štandardné tesnenia prírub (DN pre modely ION ScaleBuster E, tesnenia ASME / ANSI pre modely ION ScaleBuster U). Ak sa tesnenia poškodia alebo stratia počas inštalácie, mali by ste si zaobstarať nové vhodné štandardné tesnenia. Ďalej musia byť skrutky zaistené podložkami s pružnými krúžkami (sú súčasťou dodávky). Ak sa tieto požiadavky nebudú brať do úvahy, záruka na zariadenie bude neplatná. Prírubové zariadenia majú indikátorové pásky medzi zariadením a prírubou. Záruka zaniká, ak dôjde k poškodeniu jedného alebo oboch pásov buď otáčaním príruby, čo spôsobí netesnosti, alebo páčením alebo podobnou činnosťou. Za žiadnych okolností by sa ScaleBuster nemal rozťahovať pomocou upevňovacích skrutiek, aby bolo zariadenie spôsobilé!


Filter
Ak je prítomný jemný filter, potom by mal byť ION ScaleBuster vždy nainštalovaný za jemným filtrom - a to aj v cirkulačnom systéme. Odporúča sa, aby bol pred ScaleBuster nainštalovaný jemný filter, ak existujú problémy s nečistotami v dôsledku zlej korózie atď.


Elektrické uzemnenie
Elektrické uzemnenie je nevyhnutné na zvýšenie výkonu ION ScaleBuster okrem zaistenia bezpečnej kontinuity uzemnenia na iné účely. Ak sa používajú plastové rúry, nezabudnite ScaleBuster spojiť s uzemňovacím bodom (zem), aby ste dosiahli efektívne uzemnenie. Pokyny týkajúce sa uzemnenia nájdete v schéme.


Pre úspešnú inštaláciu ION ScaleBuster

  1. V prípade pochybností oslovte kvalifikovaného inštalatéra (obráťte sa na miestneho distribútora ScaleBuster).
  2. Inštalujte so správnymi prírubami a tesneniami pre konkrétnu inštaláciu.
  3. Je potrebné dbať na to, aby sa v blízkosti prístroja ScaleBuster nepoužívali spojovacie kĺby vyžadujúce aplikované teplo (zváranie / spájkovanie), pretože vedené teplo poškodí interiér prístroja a spôsobí možnú poruchu prístroja ION ScaleBuster.
  4. Skontrolujte správnu orientáciu inštalačných prírub na potrubí, aby nedošlo k radiálnemu posunutiu prírub alebo iným namáhaniam.
  5. Tlak vody nesmie byť nad maximálny tlak označeny na štítku ScaleBuster (tj. Závitové jednotky: 145 psi (modely U), 10 bar (modely E); Prírubové jednotky: 150 psi alebo 300 psi (modely U), 16 bar alebo 40 bar (modely E). Pochybnosti si overte u svojho distribútora ScaleBuster.
  6. Teplota vody by pre optimálny výkon nemala byť vyššia ako 60°C.
  7. ScaleBuster bude pracovať o niečo efektívnejšie, ak bude nainštalovaný zvisle.
  8. Vždy premostite uzemnenie cez ScaleBuster a uistite sa, že je dosiahnuté dobré uzemnenie.
  9. ScaleBuster je určený na použitie s pitnou vodou ako aj na priemyselné účely.
  10. ION ScaleBuster sa najlepšie inštaluje do prívodných potrubí studenej vody. V určitých prípadoch, ako je ústredné kúrenie, spätné vedenie teplej vody a chladiace veže, by sa mal ScaleBuster nainštalovať, ak je to možné, na chladný koniec recirkulačného systému.
  11. Skontrolujte, či máte originálny ION ScaleBuster - na štítku by mal byť hologram ISB.
  12. Zaregistrujte svoj nový ScaleBuster so sériovým číslom (pozri štítok), číslom faktúry a dátumom na www.scalebuster.com. Záruka sa stáva neplatnou, ak sa neprihlásite do 30 dní od dátumu vystavenia faktúry.
